大家都在找樓宇自控相關解決方案，今天給大家匯總下樓宇自控方案(精選20篇)，一起來看下吧!

　　樓宇自控方案 篇1

　　一、 系統總體論述

　　飯店BA系統工程的設計和實施，以“長期的經營需求為主，充分滿足酒店需要”為目標，并遵循統籌規劃、分期實施、應用為先、逐步升級。

　　同時考慮到星級酒店的特殊性質，我們不但要考慮選用一套高新技術的系統，更要為此系統設計進行量身訂制，使系統能完全發揮自身性能，且更切合此工程的實際需求。

　　二、 系統設計依據

　　在系統設計中嚴格遵照如下標準與規范：

　　《智能建筑設計標準》(GB/T 50314-2000)

　　《建筑與建筑群綜合布線系統工程設計規范》(GB/T 50311-2000)

　　《建筑與建筑群綜合布線系統工程驗收規范》(GB/T 50312-2000)

　　《采暖通風與空氣調節設計規范》(GB 50019-2003)

　　《建筑物電子信息系統防雷技術規范》(GB 50343-2004)

　　《建筑物防雷設計規范》(2000年版)(GB 50057-94)

　　《工業企業通訊接地技術規范》(GBJ79-85)

　　《建筑物防雷設施安裝 99D501-1、99(03)D501-1》(中華人民共和國建設部)

　　《等電位聯結安裝 02D501-2》(中華人民共和國建設部)

　　《利用建筑物金屬體做防雷及接地裝置安裝 03D501-3》(中華人民共和國建設部)

　　《接地裝置安裝 03D501-4》(中華人民共和國建設部);

　　《民用建筑電氣設計規范》(JGJ/T 16-92)

　　《供配電系統設計規范》(GB 50052-95)

　　《電氣裝置安裝工程施工及驗收規范》

　　(GBJ 147～149.GB 50168～171.GB 50182.GB 50254)

　　《建筑電氣安裝工程施工質量驗收規范》(GB 50303-2002)

　　《繼電保護和安全自動裝置技術規范》(DL400-91)

　　《靜態繼電器及保護裝置的電氣干擾試驗》(GB6162-85)

　　《微機型防止電氣誤操作裝置技術條件》(DL/T687-1999)

　　《基本遠動任務配套標準》(DL/T634-1997)

　　《公共建筑節能設計標準》(GB 50189-2005)

　　ISO 國際標準化組織

　　IEEE 美國電氣電子工程師協會規范

　　IEC801 抗電磁干擾規范

　　ELA-422/ELA-483 電氣指標標準

　　三、 設計方案

　　3.1  監控方式

　　3.1.1 冷熱源系統

　　3.1.2通風系統

　　3.1.2.1 普通空調機組

　　3.1.2.2 熱回收空調機組

　　3.1.2.3 普通新風機組

　　3.1.2.4送排風機

　　3.1.3 給排水子系統

　　3.1.5 電梯子系統

　　3.1.6 與建筑設備集成系統

　　4.1 網絡控制引擎 - NAE

　　4.2 數據管理服務器 - ADS

　　4.3 直接數字控制器 - DDC

　　4.4 現場CP盤

　　五、 投標產品技術數據、性能的詳細描述

　　5.1 網絡控制引擎

　　5.2 現場控制器

　　5.3 水管溫度傳感器

　　5.4 水管壓力傳感器

　　5.5 電磁流量傳感器

　　5.6 水管壓差傳感器

　　5.7 水箱液位傳感器

　　5.8 水流開關

　　5.9 水管壓差開關

　　5.10 電動開關蝶閥

　　5.11 風道/室內溫濕度傳感器

　　5.12 壓差開關

　　5.13 防凍開關

　　5.14 調節式風門執行器

　　5.15 電動二通調節閥(球閥)

　　5.16 電動二通調節閥(柱塞閥)

　　5.17 室外溫濕度傳感器

　　5.18 CO2濃度監測

　　5.19 CO濃度監測

　　5.20 空氣質量監測

　　六、 部件清單及其他清單表

　　七、監控中心管理操作站

　　建筑設備監控管理中心主要負責整個飯店 的集成綜合管理及各子系統備份管理，除建筑設備監控管理工作站外還備有建筑設備集成管理服務器和相應的管理工作站。

　　7.1 界面特點

　　所有管理操作站均無需安裝任何樓控軟件，而是通過 Web 訪問，采用標準 Web 瀏覽器界面，具有統一的操作界面和同等使用功能，能實時動態顯示經授權選擇的設備工作狀態及報警信息，授權顯示及設定各種參數值。提供設備的維護記錄、電力和能源消耗分析等日程統計報表。

　　7.2 管理功能

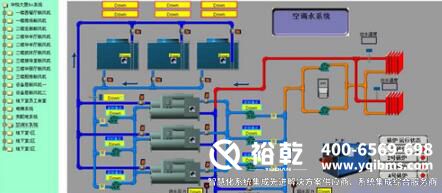

　　●圖形顯示

　　●管理警報和事件消息

　　●趨勢分析

　　●匯總和報告

　　i.   報警報告 – 處于報警狀態的點

　　ii. 離線報告 – 沒有反應的設備

　　iii. 禁用報告 – 被禁用的警報

　　iv. 超越報告 – 人工終止的點

　　●設置時間表

　　●系統安全

　　●  系統設置工具

　　通過上述先進的人性化工具，樓宇管理者可對整幢建筑或未來的建筑群實施全面監管，體現以下優越性能：

　　i.  根據不同的功能區域進行不同需求的人工環境控制，提供最舒適的溫度、濕度，滿足租戶的使用需要;提高租戶員工的勞動生產率、降低因為空調環境不適而帶來的人身健康問題。

　　ii. 提高能源使用效率、降低建筑物運行能耗、提升建筑物盈利能力，提高管理效率、降低運行成本。

　　iii. 機電設備合理的運行管理，通過先進的預防性維護系統可減少設備損耗、延長使用壽命;

　　樓宇自控方案 篇2

　　1.1.1系統概述

　　大廈項目位于湖南省株洲市中心廣場，本項目集金融、寫字樓、商場于一體。

　　整棟大樓里分布著冷水機、電梯、高低壓變配電柜、大量的空調風柜、照明配電柜、給排水泵、風機等機電設備，設計定位為智能綜合大廈，擬將該大樓建設成為具有國際高水準的智能化大廈，以提高大樓的附加值，展示株洲新地標新形象，進而提供一個高效、舒適、節能、經濟的辦公環境。

　　1.1.2設計依據

　　電氣裝置安裝工程施工及驗收規范(GBJ232-82)

　　建筑設計防火規范(GBJ 116-88)

　　大廈的弱電設計圖紙和招標項目要求

　　JOHNSON CONTROLS 產品設計手冊

　　智能建筑設計標準(GB/T50314-2000)

　　1.1.3設計原則

　　大廈智能化系統建設工程是面向二十一世紀的高技術高標準的工程，其智能化系統在符合實際需要的前提下，應有適當的超前性，以滿足未來的需求。

　　1.1.4需求分析

　　根據大廈圖紙設計要求及項目實際要求，并結合湖南省株洲市建筑智能化現狀，在智能化系統的設計上，如何將各子系統的設計完美結合，后面的章節將對此有詳細的論述。

　　系統分別對辦公區域和辦公樓區域內的通風系統、給排水系統、照明系統、電梯系統等機電設備進行監測和控制，同時收集、記錄、保存及管理有關系統的重要信息及數據，達到提高運行效率，保證辦公樓經營環境需要，節省能源，節省人力，最大限度安全延長設備壽命的目的。

　　本系統工程監控范圍包括以下部分:

　　1.通風系統

　　2.供配電系統

　　3.照明控制系統

　　4.給排水系統

　　5.電梯控制系統

　　1.1.5系統選型摘要

　　為了使大廈成為新世紀的智能建筑,一個高質量的樓宇自控系統是不可缺少的,我們設計選專業的樓宇自控系統,該樓宇自控系統包括中央操作站、網絡控制器(NCU)及直接數字控制器(DDC),分別分布在大樓管理中心，樓層設備箱等地方。

　　所有網絡控制器(NCU)與數字控制器(DDC)均是獨立工作及配備電池.所有資料\數據及程序均不會消除。

　　1.1.6系統的優勢及特點

　　1. 系統概述

　　樓宇自控系統利用了現代先進的科技技術，將每一個不同層面的裝置設施結合起來，并發揮其最大的效力。

　　2.系統特點

　　2.1最先進的技術

　　2.2標準的兼容性

　　2.3可擴展性

　　1.1.7樓宇自控系統總體設計方案

　　樓宇自控系統的設計方案包括從監控內容和方式、設備的選型、DDC的配置、軟硬件功能等方面均做了詳細的闡述。

　　樓宇自控系統網絡分為兩層：管理層與控制層，控制層系統LAN網絡采用BACNET/IP協議通訊。BAS系統與計算機網絡系統通過IP協議進行相互通信;用戶可以通過以太網，局域網或因特網訪問BAS系統;BAS中央操作站與網絡控制引擎通過TCP/IP協議通信，通訊速率為100MBPS;在工程部值班室放置BA工作站。

　　控制層：全局控制器與DDC之間及各DDC相互之間采用BACNET MS/TP協議通訊，通訊速率為76.8KBPS。

　　1.1.7.1系統監控內容

　　本樓宇自控系統之設計是跟據XX大廈的設計要求配置的，主體的設計思想是以設計圖紙要求為準。

　　整個大廈樓宇自控系統的監測和控制包括下列系統：

　　1.通風系統

　　2.供配電系統

　　3.照明控制系統

　　4.給排水系統

　　5.電梯控制系統

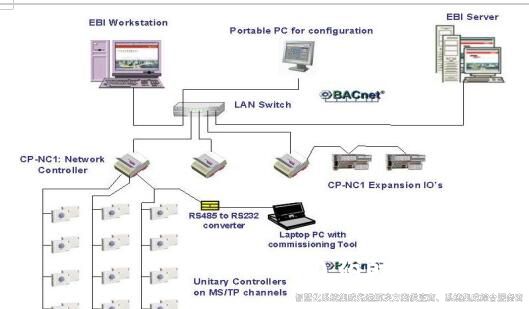

　　BAS系統圖：

　　如 BAS 系統圖所示, XX大廈樓宇自控系統的主要設備有:

　　1.N1 通訊網絡 (BACnet/Ethernet)

　　2.N2 通訊網絡 (RS485)

　　3.網絡控制器 (NCU)

　　4.直接數字式控制器 (RS485. DDC)

　　5.集成器(INTEGRATOR)

　　6.操作站

　　7.接口系統

　　根據我們的設計，該大廈樓宇自控系統是由1臺網絡控制器(NCU)及1臺操作站系統采用集散式網絡結構的控制方式，由上位計算機、網絡控制器、現場控制器DDC 和現場測控設備構成。

　　DDC分布以就近控制設備為原則，每個DDC箱均有一個主控器(MYD7.CPU7130L)，當網絡或操作站有故障時，每個DDC均能完成各自所有的就地控制功能。

　　1.1.7.2通風系統

　　1)控制設備內容

　　BA 系統將會對整棟大樓共4臺送排風機設備進行監控。其中三臺送風機和一臺排風機。

　　2)控制說明

　　風機開關控制

　　風機跳閘報警監察

　　風機運行狀態

　　BA 系統通過風機主接觸器測量風機的實際狀態.

　　1.1.7.3供配電系統

　　1)控制設備內容

　　BA 系統將會對下列設備進行監察：

　　低壓配電柜進線回路ACB;

　　發電機;

　　干式變壓器;

　　低壓配電柜聯絡母線ACB;

　　低壓配電柜出線回路MCB;

　　低壓配電柜ATS;

　　事故供電MCCB;

　　2)監測說明

　　BAS對于該大廈供配電系統的監測，主要采用各種變送器，通過電路分析儀與BAS的DDC進行數據交換，收集電流、電壓、功率因數、頻率、點度量等數據。

　　1.1.7.4照明控制系統

　　1)控制設備內容

　　BA 系統將會對下列設備進行監控：

　　公共照明：車庫照明、走道照明等重要場所的照明共64個回路

　　2)控制說明

　　BAS的直接數字控制器DDC通過對照明供電回路的繼電器進行控制及其狀態的監察，可以實現對照明系統的智能控制及系統狀況的了解。

　　1.1.7.5給排水系統

　　1)控制設備內容

　　BA 系統將會對下列設備進行監控

　　地下室：集水井及排水泵共10處。

　　生活給水系統：1套。

　　2)控制說明

　　集水坑及其水泵監控

　　態及故障

　　生活給水系統監控

　　1.1.7.6電梯控制

　　BA系統通過INTEGRATOR集成器與電梯系統進行數據交換，以獲得電梯運行的狀態信息如：升降狀態、停梯狀態、故障告警、消防狀態等。

　　1.1.8系統結構

　　大廈樓宇設備自動化控制系統結構示意圖

　　樓宇自控系統的主要組件如下:

　　通訊網絡

　　N1總線

　　網絡構造

　　動態數據存取

　　RS485 N2總線

　　中央操作站

　　網絡控制單元(NCU)

　　直接數字式控制器(MYD7.IOM100X模塊)

　　網絡終端

　　1.1.9系統DDC配置及安裝

　　該大廈的特點是受控設備多，且比較分散，如何合理的配置DDC就成為方案設計中最重要的問題。根據實際特點，結合多年的工程經驗，設計中不僅保證系統功能全面實現，又減少施工中的不必要浪費，并且DDC的配置為以后的擴展留有足夠的余量。DDC分布以就近控制設備為原則，每個DDC箱均有一個主控器(MYD7.CPU7130L)，主控器帶有操作鍵盤及顯示裝置，因此，當網絡或操作站有故障時，每個DDC均能完成各自所有的就地控制功能。DDC的配置可參看本標書附件中的系統監控點表。

　　本工程采用總等電位聯結。各樓層弱電間樓宇自動化設備的接地采用局部等電位聯結。接地極采用聯合接地體。接地電阻不大于1歐姆。樓宇自動化設備的供電系統安裝避雷器。采用交流220V供電的宇自控設備，其金屬外殼和金屬支架應與PE線連接。所有需要接地的設備均需采用多股軟芯電纜可靠接地。接地電纜兩端需制作用于螺絲連接的銅耳。

　　樓宇自控方案 篇3

　　第一節 遵循的原則

　　1.要求采用技術成熟的國際知名的品牌，該系統應完全支持國際標準化開方式通訊協議，各個子系統可通過中央操作站集中管理、分散控制;

　　2.產品均應為原廠生產，須提供制造廠商對本項目的產品使用授權書，交貨時需提供產品制造廠商的產地證明，項目竣工后須提供產品制造廠商的質量保證書及中文說明書;

　　3.所要求的受控設備均可以在操作站集中進行有效監控，操作人員可以一目了然地了解大樓內受控設備的運行情況。

　　4.所有的受控設備在中央操作站停止工作時，均可以由現場的DDC實現控制。

　　5.所有的調節水閥的選定均要根據設計院提供的參數和圖紙計算選定。

　　6.每臺DDC應留有不少于20%的冗余量，以便日后的擴充。

　　7.樓宇自控系統所需操作臺及UPS電源由機房工程負責提供。

　　8.要求系統具有較高的性能價格比來保證經濟性;系統簡單易用、配置靈活、方便擴展、界面友好(漢化徹底，符合Windows操作習慣)，從編程到調試均對用戶開放，系統要有豐富的畫面和應用程序庫，便于編程、調試。

　　第二節 設計標準及規范

　　?GB50057-94建筑物防雷設計規范(2000年版)

　　?GB / T50311-2000建筑與建筑群綜合布線系統工程設計規范

　　?GB / T50314-2000智能建筑設計標準

　　?GBJ-19-87采暖通風與空氣調節設計規范

　　?GBJ79-85工業企業通信接地技術規范

　　?GBJ232-82電氣安裝工程施工驗收規范

　　?JGJ / T16-92民用建筑電氣設計規范

　　?建設部1997-290建筑智能化系統工程設計管理暫行規定

　　?國家及有關部委頒發的有關設計規范、施工及驗收規范、規定和安裝標準

　　第三節 技術要求

　　3.1監控范圍

　　納入樓宇自動化系統監控的對象包括：冷凍站系統，空調新風系統-空氣處理系統，送排風機監控系統，給排水系統，電梯監測系統，變配電監測系統，熱交換系統。

　　受監控設備的具體數量及位置以設計院圖紙為準。

　　3.2各子系統監控要求

　　3.2.1冷凍站系統

　　?系統應具有負荷調節功能;

　　?預定時間表自動啟停;

　　?節能優化控制;

　　?設備的連鎖啟動和停機;

　　?系統應具有運行參數配置、狀態和實際負荷監視、故障和過載報警，歷史記錄功能;

　　?供回水壓差的自動控制;

　　?供回水溫度的自動控制;

　　?冷卻塔風機的狀態顯示和啟/停控制;

　　?冷卻/冷凍水泵根據水流開關信號的自動啟停備用泵系統;

　　?屋頂水箱根據高、低水位自動控制空調軟化水補水泵的啟停，保證水位維持在許可范圍內;

　　?顯示水泵運行狀態、水流狀態。

　　?水溫再設定。

　　?記錄設備累計運行時間。

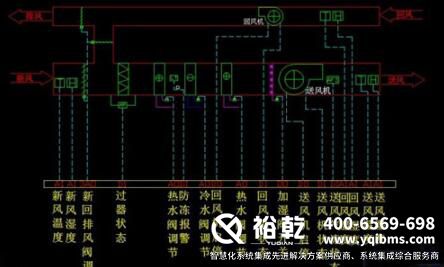

　　3.2.2空調系統-空氣處理系統

　　?風機啟停控制，可以設定預定時間表，并進行遠程控制。

　　?監測送回風溫度，通過冷熱水流量調節控制送回風溫度;

　　?監測送回風濕度，通過風機、風門、調節閥之間的聯動控制送回風濕度;

　　?監測風道風壓,并控制風壓;

　　?過濾器狀態顯示及報警。

　　?風機的運行狀態顯示。

　　?應可通過不同季節設定溫度，達到對公共區域和工作間溫度差等進行節能控制，。

　　3.2.3送排風機監控系統

　　?對CO的監測。

　　?監測送排風機的運行狀態、故障和過載報警。

　　?按定時程序控制送排風機的啟/停。

　　3.2.4給排水系統

　　?監測水泵的運行狀態、故障和過載報警。

　　?監測污水池液位超高位報警。

　　?監測生活水箱液位高、低，超高位報警。

　　?根據液位控制水泵的啟/停。

　　?備用泵自動啟/停切換。

　　?生活水泵調速控制。

　　3.2.5電梯監測系統

　　?電梯運行狀態監測和運行時間記錄;

　　?電梯緊急狀態下的故障報警和管理。

　　?電梯火警狀態下的狀態顯示和報警管理

　　3.2.6變配電監測系統

　　?監測變配電室高壓進出線的電壓、電流、有功功率、無功功率、頻率、用電量、開關運行狀態、故障報警等參數的測量與記錄。

　　?監測變配電室低壓進出線的開關運行狀態及故障報警等參數的測量與記錄。

　　?監測高壓母連柜的開關狀態及故障報警;

　　?變壓器開關狀態、故障報警及超溫報警。

　　?柴油發電機的開關狀態、故障報警及油箱低油位報警。

　　3.2.8熱交換系統

　　?系統的負荷調節、預定時間表自動啟/停和節能優化控制。

　　?實現對熱源和熱交換系統設備的聯動控制。

　　?供水壓差和供回水溫度的自動控制。

　　?監測交換器和水泵工作狀態，并記錄。

　　?故障監測和報警。

　　樓宇自控方案 篇4

　　一、概述

　　二、設計依據

　　三、設計原則

　　四、系統設計描述

　　五、TAC樓宇自控系統產品介紹

　　樓宇自控系統設計說明

　　一、概述

　　當今,世界各地的大廈管理部門為了 使其客戶擁有更舒適的環境而正在尋找創建完美室內環境的方法,他們越來越注重于通過優化控制提高管理水平和環境質量的可調性.智能大廈向人們提供全面的、高質量的、快捷的綜合服務功能,它是現代高科技的結晶,是建筑藝術與信息技術完美的結合.樓宇自控系統(Building Auto米ation Syste米,簡稱BAS )是智能大廈的一個重要的組成部分.它的監控范圍通常包括冷熱源系統、空調系統、送排風系統、給排水系統、變配電系統、照明系統、電梯系統等.

　　該樓宇自控系統控制的該大廈是采用西歐古典三段式的、國際化標準的智能型建筑,采用樓宇自動化系統將為大廈的管理者提供自動化水平較高的先進運行手段,并為用戶提供舒適宜人的生活和工作環境.

　　二、設計依據

　　2.1 《民用建筑電氣設計規范》                  JGJ/T 16-92

　　2.2 《電氣裝置安裝工程施工及驗收規范》        GB50254-50259-96

　　2.3 《智能建筑設計標準》                      GB/T 50314-2000

　　2.4 《建筑智能化系統工程設計標準》            DB32/181-1998

　　2.5  大廈智能化設計招標書”

　　2.6  大廈相關設計圖紙

　　三、設計原則

　　實用性和先進性

　　本工程樓宇自控系統按照智能建筑設計標準的甲級標準進行設計,系統的設置既強調先進性也注重實用性,以實現功能和經濟的優化設計.

　　標準化和結構化

　　系統設計依照國家有關標準外,還根據系統的功能要求,作到系統的標準化和結構化,能綜合體現出當今的先進技術.

　　集成性和可擴展性

　　系統設計遵循全面規劃的原則,并有充分的余量,以適應將來發展的需要，保證樓宇自控系統總體結構的先進性、合理性、可擴展性和兼容性.

　　四、系統設計描述

　　4.1 工程概況

　　該大廈整棟建筑物基本采用西歐古典三段式.建筑有地下一層,地上主體建筑為十二層.大樓的應用功能可以劃分為四個區,即:業務區、辦公區、科技用房區、設備管理區、機動車車庫區.根據辦公樓的結構,它分為東區和西區.

　　4.2 樓宇自控系統控制方式及網絡型式

　　該大廈樓宇自控系統采用集散型控制方式,即現場區域控制,計算機局域網通訊,最后進行集中監視、管理的系統控制方式.這種控制方式保證每個子系統都能獨立控制,同時在中央工作站上又能做到集中管理,使得整個系統的結構完善、性能可靠.

　　樓宇自控系統網絡結構可分為三級,第一級為中央工作站,即控制中心,控制中心內設中央工作站,中央工作站系統由PC主機、彩色大屏幕顯示器及打印機組成,是BAS系統的核心,整個大廈內所受監控的機電設備都在這里進行集中管理和顯示,它可以直接和以太網相連;第二級為直接式數字控制器,第三級為采集現場信號的傳感器和執行機構.直接數字控制器、傳感器及執行機構隨被控設備就近設置.

　　樓宇自控系統留有與消防報警系統、綜合保安系統、閉路電視監控系統、停車場管理系統等系統的通訊接口,這有利于實現對各弱電子系統的信息集中管理,系統之間的事件聯動,提高系統總體決策能力.

　　4.3 樓宇自控系統監控內容

　　冷熱源系統

　　空調系統

　　送排風系統

　　給排水系統

　　變配電系統

　　照明系統

　　電梯監測等.

　　4.4 管線敷設和設備安裝

　　從中央控制站至現場直接數字控制器之間采用專用的通訊電纜沿鍍鋅鋼管敷設,從直接數字控制器至執行機構采用屏蔽或非屏蔽線,在冷凍站、變配電所、空調機房等處線纜集中的地方采用金屬線槽進行敷設,其它零散測點線纜較少的地方采用穿鍍鋅鋼管進行敷設.

　　通訊系統由通訊卡、現場通訊接口和通訊線路組成,通訊卡安裝在中央管理工作站,與中央管理工作站的計算機相聯,現場通訊接口安裝在每臺現場控制機內,通訊線將中央通訊卡與現場通訊接口依次相連.

　　為控制器配置的控制柜可提供控制器工作所必需的電源、繼電器板、接線端子等,控制器內置于控制柜中.控制柜安裝在被控對象附近,便于操作及施工,每臺現場控制柜需提供一個220V,1000W的電源,或在附近留有電源插座.需要控制的風機或水泵等設備的配電柜內需設置手自動轉換開關,轉換開關置于手動狀態時,用手動啟停按扭控制風機或水泵啟停;轉換開關置于自動狀態時,由現場控制機提供的無源常開觸點控制風機、水泵啟停.被控風機或水泵配電柜需提供一對常開無源輔助觸點,留有現場控制機使用,以檢測風機或水泵的運行狀態.

　　傳感器、執行器安裝在工藝管道上,每個元件需要的電纜視不同產品而有所不同.當風道溫度傳感器與濕度傳感器一同安裝時,應注意順風走向,溫度應置濕度傳感器上測.

　　各個傳感器不應安裝于管路彎頭處.

　　風閥驅動器安裝一定要注意閥的葉片軸與驅動器軸同心.

　　電動閥門驅動器安裝,注意閥的實際開啟方向與驅動器指示方向相符.

　　流量計一定要注意于直管段豎直安裝,流量計前至少要有10倍流量計通徑的距離;流量計后至少要有5倍流量計通徑的距離.

　　4.5 系統供電

　　中央控制室設專用配電盤,采用末端自動切換的雙回路供電方式,直接數字控制器由現場供電.

　　4.6 接地

　　本系統采用聯合接地,接地電阻不大于1歐姆.

　　對于正常情況下不帶電的儀表外殼、設備及控制箱均應接地.

　　五、樓宇自控系統產品介紹

　　樓宇自控系統,是一個由高效能PC機和微處理器組成的開放性網絡系統-LonWorks.它為整個大樓的管理提供了 簡便、有效的手段.該系統遵守LonWorks網絡協議,是一套開放的集散型網絡系統.

　　LonWorks全分布式智能控制網絡技術由美國Echelon公司于1990年推出,被廣泛用于工業控制、設備自動化、家電自動化、動力傳輸等領域.在目前多種現場總線技術標準并存的情況下,LonWorks技術十分出色,被歐美許多廠商使用,我國建設部也把LonWorks技術列為國家標準.它是一套開放式架構,各LonWorks產品可直接互連,易于擴展.并且LonWorks是通用的總線,可應用于Sensor Bus、Device Bus、Field Bus等任何一層總線中.

　　樓宇自控方案 篇5

　　樓宇自控系統設計方案

　　一、樓宇自控系統及工程概述

　　1、樓宇自控系統概述 。

　　樓宇自動管理系統(簡稱BAS)采用先進的計算機控制技術，并且含有豐富的管理軟件和節能程序，它能對所有機電設備進行有條不紊的綜合協調、科學管理和維護保養工作，因此采用樓宇自動化管理系統是節約能源、節省維護管理工作量和運行費用的極有效方法。

　　以下就幾個方面進行闡述：

　　1.1使用先進的計算機技術

　　BA系統充分運用計算機自動化功能，使數百臺機電設備操作管理只需1-2人即可完成，不但降低了人員的費用支出，同時也大大減輕了管理人員勞動強度。

　　1.2對機電設備進行實時監控

　　BA系統對所有機電設備進行實時監控，可充分保證室內環境的要求，同時避免由設備故障引起的其他意外事故所造成的損失。

　　1.3延長機電設備使用壽命

　　BA系統具有從時間上均勻運行設備的程序，能使設備的平均使用壽命得以延長。

　　1.4節約能源

　　BA系統具有設備最佳啟/停控制，臺數啟停控制及節能程序，比傳統控制方式(如人工控制)大量節省能源，據專家測算節能效果可達20%-30%。

　　1.5突出建筑物的現代化形象

　　BA系統具有能量分析、運行管理等功能，并可隨時打印制表，能為管理部門和決策部門提供詳細的設備運行資料。目前BA系統已達到相當先進的水平，不但能提高設備運行管理水平，而且可作為特征標志之一，突出建筑物的現代化形象，起到良好的效果。

　　2、項目概述

　　某醫院門診病房綜合樓，地上十三層，地下一層，建筑高度59.70米，建筑面積為43100平方米，樓宇自控系統受控內容包括冷水機組(無圖紙，暫未考慮)、換熱站(無圖紙，暫未考慮)、空調機、新風機、送排風機、給排水、變配電、照明等八個部分組成。鑒于其受控設備多、分布區域廣、智能化要求高的特點，為提高管理水平,節約能源并提供更為舒適的室內環境，我公司為業主提供最新一代的樓宇自控系統，把某建設成為擁有世界優秀設施管理系統的現代化建筑，最大限度地發揮機電設備的效力，使其以全新的面目矗立在齊魯大地上。

　　二、系統設計

　　1、設計原則

　　1.1先進性——在該項目上選擇最新樓宇自控系統的產品，擁有簡捷的操作界面和強大使用的功能;

　　1.2開放性——適應樓宇控制市場系統集成的需要，在該項目中可以采用國際通用的標準協議與各個機電設備的聯網，或者采用OPC技術與各個弱電系統在管理級網絡(以太網)上系統集成，這一方向能夠與智能大廈的諸多系統進行通訊或參與整個大廈的管理;

　　1.3可靠性——樓宇自控系統中的每件產品都是按照國際質量標準生產和制造的，可靠的質量、統一的標準帶來穩定的系統，為提高該醫院樓宇自控系統的可靠性;

　　1.4擴展性——控制器采用積木搭配方式任意對AI、AO、DI、DO進行組合，運行時可以帶電插拔維修，在網絡上擴展方便(只需增加控制器模塊或網絡下掛設備而不必重購系統)，程序修改、參數設定工作在中央控制站即可完成;

　　1.5實用性——有著多年樓宇自控設計、安裝、調試的豐富經驗，本著為業主負責的態度，針對某的實際情況，在我方與業主充分交流的基礎上，明確某的功能需求，參照原設計圖紙，對被控設備參數反復核算，確定閥門選型，檢測點的設置，照明區域的劃分，以使整個系統更符合工程實際狀況和業主需求;

　　1.6經濟性——樓宇自控系統配置中從經濟角度出發，充分考慮被控設備必要的監控點數，即考慮一定量的預留(總點數的10%~20%)又要合理配置樓宇自控設備，保護業主投資，節省不必要開支。

　　2、設計目標

　　樓宇自控系統設計時能夠自動控制建筑物內的機電設備，又能在工作站進行管理并將資料通過系統集成完成資源共享，屆時可達到如下目標：

　　?提高建筑物內環境的舒適程度。

　　?提高管理效率，節省人力，降低維護成本。

　　?采取切實可行的節能模式，減少設備的運行成本。

　　?時時監控機電設備的運行情況、報警狀態，合理調配設備運行。

　　?提供有關設備運行狀況的歷史記錄，集中收集、整理，建立設備檔案管理。

　　?中央工作站采用圖形顯示設備動態運行情況，并向管理機工作站提供數據。

　　3、設計依據

　　本工程BA系統設計以業主提供的有關圖紙為主要設計依據，圖紙不詳之處則根據我公司在樓宇方面的經驗進行設計，最終方案應按實際情況經雙方共同確認。

　　相關設計標準：

　　?民用建筑電氣設計規范

　　?民用建筑照明設計標準

　　?供電系統設計規范

　　?低壓配電裝置及線路設計規范

　　?電器裝置安裝工程施工及驗收規范

　　?高層民用建筑防火規范

　　?電子計算機機房設計規范

　　?工業企業通信接地設計規范

　　?中國采暖通風與空氣調節設計規范

　　?智能建筑設計標準

　　?某部分圖紙

　　JGJ /T16-92

　　GBJ133-1990

　　GB 50052-95

　　GBJ 54-1983

　　GBJ 232-92

　　GB 50045-95

　　GB 50174-93

　　GBJ 79-85

　　GBJ 19-87

　　GB/T50314-2000

　　三、設計方案

　　該項目是一個綜合性功能建筑物，建筑物內不同功能的房間種類很多而且一天之內人流變化較大，因此對BAS系統要求較高。樓宇自控系統使建筑物內的各空調設備在優化狀態下自動運行，無人值守，以取得最佳的舒適性和經濟性。

　　1、樓宇自控系統的構成

　　某的中央空調系統由于設計時分別是新風加風機盤管系統獨立運行，根據我們公司以往工程經驗和仔細核算后，將各個區域自控系統設備選型有所區別，以適應工程之中建筑物功能的變化引起設備的變化，以滿足系統要求。本方案中配置主控制器五臺，次控制器十三臺。

　　2、設計范圍

　　某納入樓宇自控系統的對象包括：

　　?給排水監控系統：污水坑5個、排污水泵10臺。

　　?新風監控系統：新風機組51臺。

　　?送排風監控系統：排煙兼排風機27臺。

　　?變配電監測系統：兩臺變壓器;

　　?照明監控系統：室外泛光照明等預留八個回路。

　　?電梯監控系統：12臺電梯、6臺扶梯。

　　四、對樓宇自控方案說明

　　1、樓宇自控方案由《方案文字說明》《BA設備點數布置表》《BA系統圖》《BA設備原理圖》四個部分組成。

　　2、某BA系統總計633個監控點，配置的DDC控制器總計784個監控點，這樣一來工程有變更時，DDC控制器有一定余量的備用監控點。

　　3、空調機、新風機電動二通調節閥的口徑決定了閥門的調節精度，調節閥口徑選擇過大，不僅增大業主投資成本，而且使閥門基本行程單位變大導致閥門調節精度降低，達不到節能目的，在某項目上我們對所有的電動二通調節閥都進行計算選型，通過計算電動調節閥門的流量系數(Kv/Cv)值來推導電動調節閥口徑，因為流量系數和電動調節閥口徑是成對應關系的，依據暖通空調圖紙提供的新風機組、空調機組的水流量和壓差參數，電動調節閥流量系數(Kv/Cv)采用以下公式計算：

　　Cv=Q/ΔP1/2

　　其中Q-設備(空調/新風機組)的冷量/熱量或風量　ΔP-為調節閥前后壓差比

　　4、空調系統和新風系統采用通風判定技術的節能方式已經在多個項目中應用，取得良好的效果。

　　5、建議和設計院及高低壓配電柜生產廠商聯系，在監測位置設置必要的互感器。

　　6、建議在所有需要進行自動啟停控制的電控柜增加手-自動切換開關。

　　樓宇自控方案 篇6

　　目錄

　　第1章.    樓宇自控系統(BA)

　　1.1.    系統概述

　　1.2.    設計范圍

　　1.3.    系統架構

　　1.4.    系統主要功能

　　1.4.1.    系統開放性要求

　　1.4.2.    通訊協議

　　1.5.    主要設備技術要求

　　1.5.1.    中央操作站

　　1.5.2.    應用軟件

　　1.5.3.    網絡控制器

　　1.5.4.    現場控制器(DDC)

　　1.5.5.    I/O點位數量

　　1.5.6.    室內型CO變送器

　　1.5.7.    室內型 CO2變送器

　　1.5.8.    室內型PM2.5變送器

　　1.5.9.    室內型溫濕度變送器

　　1.6.    系統其他設備

　　1.6.1.    中央管理設備

　　第1章.    樓宇自控系統(BA)

　　1.1.系統概述

　　本項目樓宇自控系統(以下簡稱BAS)，BAS系統網絡構架采用二層總線網絡結構。網絡控制器與中央操作站間通訊采用基于TCP/IP的Client/Server方式;DDC與網絡控制器間通訊采用基于RS485技術的通訊方式,同時也支持BACNET協議,通過系統內部的BACNET網關方便地與其它系統集成。地上和地下各采用兩芯屏蔽做總線，DDC與DDC之間采用兩芯屏蔽線路手拉手連接，同時可以兼容使用以太網與中央管理器，DDC拓展模塊的通訊連接。

　　BAS的主要目的在于將本項目內的各種機電設備的信息進行分析、歸類、處理、判斷，采用集散型控制系統和最優化的控制手段對各系統設備在各自的地塊內進行集中監控和管理。

　　1.2.設計范圍

　　本項目樓宇系統控制范圍如下：

　　1)地下室停車場送、排風風機：BA控制電機啟停控制(DO),電機運行狀態信號反饋(DI)，電機故障信號(DI)，手/自動狀態信號(DI)。

　　2)地下室停車集水坑：BA控制電機啟停控制(DO),電機運行狀態信號反饋(DI)，電機故障信號(DI)，手/自動狀態信號(DI)，起泵水位(DI)、停泵水位(DI)，溢流水位報警(DI)。累計運行時間，開列保養及維修報告。

　　給水系統已由給水專業完成相應控制，樓宇自動控制系統負責對被監控設備進行統一監視。

　　排污系統通過液位自動啟停排污泵，由排水專業完成相應控制，樓宇自動控制系統負責對被監控設備進行統一監視。

　　給排水設備及其位置分布詳見《樓宇自動控制系統監控點表》和設計圖紙。

　　3)地下室設置一氧化碳CO檢測儀，在標準層設置二氧化碳CO?檢測儀、PM2.5檢測儀、溫濕度檢測儀.

　　4)新風機組機組定時啟停控制、機組狀態監視、過濾器堵塞報警、聯鎖控制、防凍保護、聯動控制。

　　1.3.系統架構

　　系統由三個主要部份組成：中央監控管理中心、直接數字控制器(DDC)及擴展模塊、現場支持硬件等。應采用“分散控制、集中管理”的集散型控制模式，提供標準的平臺和開放的技術，數據通道多級冗余，從而確保系統使用的可靠性。

　　1.4.系統主要功能

　　系統應以模塊方式組成，日后若需增加功能或設備時，只要增加有關模塊。系統擴展不會造成困難。同時系統還必須充分考慮今后項目建設的需要，保證只需要增加現場控制器與現場設備，無須增加控制中心設備與軟件，實現新建或改造建筑物設備的監測和控制完全無縫并入整個項目的要求。所有設備的技術規格，均應滿足本系統的使用要求。投標人應保證BAS系統設備的安裝質量可靠，維修方便。

　　1.4.1.系統開放性要求

　　BAS應按全開放式系統結構與要求設計，在滿足高度智能化和系統集成化技術要求的同時，又要滿足系統升級換代、系統擴展的要求。

　　1.4.2.通訊協議

　　采用標準的TCP/IP、BACnet/IP、Modbus/TCP、HTTP、BACnet、RS485等開放性標準協議，它作為整個建筑物范圍中的通訊骨架及系統中之分站控制器和工作站的通訊網絡，應能完整而嚴密地傳遞信息。

　　1.5.主要設備技術要求

　　1.5.1.中央操作站

　　工作站(主控計算機)設于智能化監控中心，直接與網絡連接，將所有受控設備進行集中圖形化監控，輸出報警、運行狀態報表。操作員只需要鼠標來操作，無需觸動鍵盤。工作站也適用于其它一些常用套裝軟件，在使用其它套裝軟件時，系統絕對不可受干擾。工作站設備全部安裝于智能化監控中心。

　　1.5.2.應用軟件

　　要求采用分層面向用戶的開放式、標準化、模塊化結構的軟件，便于系統功能的擴充和更新，具有較強的容錯能力及較短的應時間。應用軟件模塊應根據系統運行和管理要求來配置，可方便、靈活、簡單地實現應用軟件功能的增減，而且這些改變無需調整和增添管理工作站的硬件配置。樓宇自控系統須包括完整的通用(如集線器、網卡、調制解調器等)和專用(如接口卡、連接器和控制器等)通訊接口設備及軟件。

　　1.5.3.網絡控制器

　　1)網絡控制器須直接與數據通訊網絡及其它現場DDC分站控制器連接，是一個微處理機基礎的智能化控制盤，為中央監控及通訊網絡的重要裝置。

　　2)網絡控制器不同的型號具有不同的處理器，但是處理器最低不低于1GHz 32位，并帶有至少4GByte串行閃存及1GByte DDR RAM。

　　3)網絡控制器支持自由編程，可進行復雜，高性能控制的任何用途。

　　4)網絡控制器應是基于JAVA開放架構的設計，以保證系統的可擴展性。

　　5)網絡控制器應能支持多種標準開發的通訊協議，包括：BACnet/IP、HTTP、FTP。網絡控制器必須可以通過這些標準通訊接口與第三方設備進行通訊。

　　6)網絡控制器應提供RS485、RS232硬件接口以及標準的Modbus、BACnet/MSTP驅動。并提供免費的開放API接口，支持第三方協議編程接入。

　　7)網絡控制器擴展I/O時，所使用的I/O模塊必須是采用開放的BACnet通訊協議的進口模塊。這些模塊應為BACnet認證設備或BTL認證設備。

　　8)控制器應具有多個通訊硬件接口，以支持各種通訊應用，包括：

　　A.RS232、RS485接口：集成各種現場通訊設備，包括Modbus、BACnet/mstp、及第三方協議接口。

　　B.BACnet/IP、Modbus/TCP、HTTP等的通訊接口：以太網(10/100M)RJ45接口

　　C.BACnet通訊接口。

　　9)網絡控制器亦可脫離局域網絡而獨立運作，其中包括：

　　A.控制程序、節能的應用

　　B.報警管理系統

　　C.歷史、趨勢紀錄系統

　　D.多級別用戶管理系統

　　E.通過IE瀏覽器可直接訪問網絡控制器及下掛DDC及模塊;

　　10)網絡控制器或區域管理器通過開放式通訊協議BACnet接入VAV控制器，為考慮后期的變化和二次裝修，單個網絡控制器或區域管理器必需預留15%的連接余量。

　　1.5.4.現場控制器(DDC)

　　DDC應為智能型設備，具有直接數字控制和程序邏輯控制功能，并具有聯網協同工作的功能，在完成初始化、控制程序下載后，具有獨立的工作能力，可脫離中央工作站獨立執行控制任務。DDC控制器至少應具備一個標準通訊接口、編程接口、人機界面接口。

　　所有現場控制單元與擴展模塊應符合國際標準的開放協議: BACnet或RS485、 LonWorks，并取得相關認證，所有DDC控制器支持點對點方式通信;MS/TP數據傳輸速率支持9.6、38.4、76.8 Kbps，設備必須可以與第三方設備進行通訊。DDC應具有擴展能力，采用32位或以上高性能處理器存儲器，支持擴展I/O模塊，配置靈活。

　　DDC應具有下述基本軟件功能：比例、比例+積分、比例+積分+微分、開/關、時間加權、順序、算術、邏輯比較、計數器等，對于復雜控制要求的應用場所，還應提供高級控制算法。DDC本身故障時，能自動旁路脫離網絡，并在主控/分控計算機上及時報警并顯示，不至影響整個網絡的正常工作，故障排除后能自動投入運行。

　　DDC具有RS-232或RS-485/RS-422通訊接口，以便現場編程或修改其控制參數，同時不影響DDC和整個網絡的正常運行。DDC可根據主控計算機發來的命令和數據或自帶的控制程序(EPROM)，再根據現場各種執行器和傳感器反饋的數據和狀態對受控設備進行監控。DDC的平均無故障時間MTBF指標要求達到12萬小時以上。

　　DDC程序可通過監控中心工作站編寫后下載，也可在現場便攜式操作終端或筆記本電腦上編寫。DDC應具有數據通信接口，可接入便攜式操作終端或筆記本電腦;系統具備電源故障保護功能，數據存儲不僅僅依賴于管理工作站，系統長時間斷電應保證數據不會丟失，系統的運行、數據的存儲仍然有可靠的保障。現場控制器能記錄斷電時的各項參數，來電后能恢復正常工作，無須重新下載程控或編程。

　　DDC配置時，模擬量和數字量的點數各自預留不少于總點數15%，且單個DDC控制器或擴展模塊預留的輸入/輸出模擬量點數不得小于2點，輸入/輸出數字量點數不得小于5點，在控制箱中預留相應的繼電器、接線端子等元件，并完成全部接線。DDC應配置可簡單插拔的接線端子，方便DDC維護的時候更換。

　　DDC接線端應具備顏色區分不同類型I/O接點，更容易避免施工過程中人為造成的損壞.DDC控制器數量10個，拓展模塊14個。

　　DDC控制器參數表：

　　?每個控制器內含21個物理點(6UI,4DI,3AO,8DO)

　　?控制器具備128 MB DDR2-RAM， 1 GB Flash Memory

　　?內含2個RS485接口，可配置成Modbus，PanelBus，Mbus等通信協議

　　?存儲器提供72小時保護;備份Flash EPROM

　　?FTT 通信網絡，速率為78Kbps

　　?支持單機運行，也可以使用 LonWorks?總線通信

　　?支持Sylk總線，兩芯電纜即可完成對墻裝溫控單元的供電和通訊，而且接線不分正負極性

　　?每條總線可以連接至少60 個DDC控制器

　　?使用NiagaraAX 構架軟件配置設備，實現編程及配置功能

　　?自定義網絡變量功能

　　?內置區域控制功能包括一個遠程墻裝模塊界面和日程表

　　?每個控制器可以至少拓展2個模塊

　　I/O拓展模塊參數表：

　　?可編程的拓展模塊內含12個物理點(UI*6.DI*4.AO*3.DO*8)

　　?每個模塊為單個Spyder控制器擴充8-12個I/O點。

　　?每個Spyder拓展模塊中存有獨立的控制邏輯。

　　?運用已有的Spyder編程工具，可在Spyder上實現自由編程。

　　?可以和DDC控制器安裝在一起，也可以分開安裝，最遠距離60米。

　　?可以自由拆卸的接線端子，便于接線安裝與維護。

　　?控制器外殼和執行器都符合UL標準。

　　1.5.5.I/O點位數量

　　投標單位在選擇樓控產品進行配置時，DDC的數量不得少于招標要求的控制器數量，并且滿足招標圖紙中BAS系統圖的網絡拓撲設計，根據招標提供的監控點表進行DDC具體容量的設計選型，同時要求每個DDC直接數字控制器的監控點數應預留有15%的冗余量，DDC的數量及分布不能少于設計點表和設計平面圖的要求。

　　1.5.6.室內型CO變送器

　　?一氧化碳變送輸出;

　　?供電電源24V/DC;

　　?0-10V輸出;

　　?測量范圍0~200ppm;

　　?測量精度±(5PPM+5%reading);

　　1.5.7.室內型 CO2變送器

　　?二氧化碳變送輸出;

　　?供電電源24V/DC;

　　?0-10V輸出;

　　?測量范圍0~2000ppm;

　　?測量精度±(50PPM+5%reading);

　　1.5.8.室內型PM2.5變送器

　　?PM2.5變送輸出;

　　?供電電源：24V/DC;

　　?測量范圍：0....600μg/m3;

　　?測量精度：±(10μg/m3+10%reading);

　　?輸出方式：0-10V;

　　1.5.9.室內型溫濕度變送器

　　?供電電源：24V/DC;

　　?溫度NTC10K,阻值輸出;

　　?濕度：0-10V電壓輸出;

　　?濕度精度±5%;

　　?范圍0～100%RH;

　　?270mm探頭;

　　1.6.系統其他設備

　　1.6.1.中央管理設備

　　1)BAS服務器：

　　?服務器(配正版操作系統軟件)，2U機架式;

　　?CPU：英特爾?奔騰雙核G5400 4GB/1T ;

　　?插槽：帶有兩個PCIe x8和兩個PCIe x4插槽的 Riser;

　　?網絡：雙千兆以太網卡;

　　?電源：智能節能電源;

　　?光驅：內置8倍速或以上DVD-ROM，SATA接口;

　　?操作系統：Windows 2003 Server;Microsoft Internet Explorer 8.0.

　　2)    BAS工作站：

　　?計算機(含正版操作系統軟件);

　　?CPU：英特爾?奔騰雙核G5400 4GB/1T ;

　　?顯示器：19”液晶顯示器;

　　?網絡：10/100M以太網卡;

　　?其它：鍵盤鼠標1套，8速或以上DVD-RW，至少2個RS-232串行口和1個并行口;

　　?操作系統：Windows 2003 Server或Windows XP;Microsoft Internet Explorer 8.0.

　　3)BIM工作站：

　　?計算機(含正版操作系統軟件);

　　?CPU：英特爾?奔騰雙核G5400 4GB/1T ;

　　?顯示器：23”液晶顯示器;

　　?網絡：10/100M以太網卡;

　　?其它：鍵盤鼠標1套，8速或以上DVD-RW，至少2個RS-232串行口和1個并行口;

　　?操作系統： Windows 7;Microsoft Internet Explorer 8.0.

　　4)打印機：

　　?打印方式：黑白激光打印;

　　?打印速度：14 ppm;

　　?打印質量：600 x 600 dpi;

　　?接口：USB2.0;

　　?紙張尺寸：A4、A5、A6、B5、C5、DL、明信片等 ;

　　?兼容的操作系統：Windows 2003.Windows XP，Windows 7

　　5)系統基本軟件：監控點數無限制，含數據庫軟件、圖形界面。

　　6)系統客戶端軟件：具有多級操作員權限、動態圖形、報警管理、趨勢分析、系統備份&維護等功能。

　　7)Modbus接口授權：提供串行接口連接Modbus控制器，支持4種類型的浮點數。

　　8)BACNet MS/TP驅動：BACNet MS/TP驅動，通過RS-232或RS-485連接。

　　樓宇自控方案 篇7

　　樓宇自控系統設計內容簡述

　　(1) 冷水機組，冷卻塔的控制

　　在冷凍站控制室設一臺XL500大型控制器，通過溫度傳感器采集三臺冷水機組的溫度參數;在分水器與集水器之間設置壓力傳感器與流量變送，并在機組的回水總管上加裝電動閥門，主機通過所采集到的信號來對機組及冷卻塔進行控制。

　　(2) 空調機組的控制

　　根據回風溫度及濕度Tr、Hr，PID調節水閥MV與加濕電磁閥OV保持回風溫濕度Tr、Hr為設定值;通過回風焓值控制新風風門及回風風門，并進行相互聯鎖，當室外溫度過冷時，發出低溫報警信號，當過濾網壓差一定時，產生報警。根據貴方提供的情況，建議在空調機房里各設一個XL100控制器，分別設置在各層的空調機房里。

　　(3) 新風機組的控制

　　根據送風溫度Ts、Hs與室外溫濕度PID調節水閥及加濕電磁閥保持送風溫濕度為設定值，焓值控制新風風門與送風風門并且進行相互聯鎖;當室外溫度過低時，發出報警，當過濾網兩側壓差一定時發出報警。建議在新風機房內各設一個XL100控制器。

　　(4) 鍋爐控制

　　通過溫度傳感器、壓力傳感器，監控鍋爐的運行狀況。建議在鍋爐控制房設一XL100控制器。

　　(5) 給排水控制

　　在泵房內的給水泵、排水泵、消防泵的管道上分別設置水流傳感器，監視水流狀態;在兩個生活水箱及兩個污水池中設置液位傳感器，監視液位狀態控制水泵的啟停。

　　(6) 電氣控制

　　在地下層內設有變壓器及相應的高壓柜、低壓柜，在低壓主進線柜內及柴油發電機配電柜內分別設置三個單相電壓傳感器，一個單相電流傳感器，一個功率因數傳感器，監視大樓的整體電力運行狀態;對各樓層內的配電箱的總開關進行狀態監測，在配電控制室內，設置一臺XL500控制器。

　　樓宇自控方案 篇8

　　1.1 概述

　　樓宇自控系統(Building Automation System，簡稱BAS)是全智能化的機電設備管理系統，通過人性化的智能管理平臺，實現相關機電設備的集中監視、控制和管理。本系統總監控點數約1300點，用戶通過BAS中央操作主站可實時對酒店內的機電設備進行監控。

　　樓宇自控系統(BAS)現階段已廣泛應用于商業與公共建筑，以便對各種機電設備進行高效率管理與控制，為現代化的智能大廈提供舒適的環境，同時合理利用設備，節約能源，節省人力，并確保設備的安全運行。

　　1.2 方案介紹設計依據相關專業圖紙、資料

　　?《智能建筑設計標準》( GB/T50314-2000)

　　?《智能建筑工程質量驗收規范》GB 50339-2003

　　?《智能建筑弱電工程設計施工圖集》GJBT-471

　　?《民用建筑電氣設計規范》(JCJ/T16-92)

　　?《采暖通風與空氣調節設計規范》GBJ 19-87(2001年)

　　1.3樓宇自控系統設計體現集散式的控制方式

　　樓宇自控系統配置的系統充分體現集中管理、分散控制的集散式系統的設計思想，所有DDC控制器均在被控設備機房內就近安裝。控制器與現場前端設備(即傳感器、執行機構、設備動力盤箱等)信號聯接線的聯接在機房內部完成。DDC控制器在本地對被控設備進行監控，包括實時檢測現場設備的信號，根據控制器里內置的程序對設備進行控制，并將設備運行或報警信息上傳給建筑設備監控管理系統中央管理工作站。中央管理工作站對收集到的信息、數據進行分析和管理，包括實時數據的圖形顯示，查看歷史數據，處理各種實時報警，察看和打印各種報告，配置系統，系統編程等。

　　這種集中管理、分散控制的模式既實現了對大型建筑機電設備的有效管理，又將控制功能分配給本地DDC控制器，避免了過去集中控制方式的弊端，即一旦中央控制設備出現故障將無法實現對所有機電設備的控制。在系統布線時，信號線、控制線盡量不穿墻、不跨越樓層。

　　樓宇自控方案 篇9

　　樓宇自控系統的集成直接關系到智能建筑集成系統的成敗。

　　從樓宇自控系統的結構形式上講,不外乎以下三種:

　　(1)集散系統(DCS)結構:該結構是由中央站和分站兩類節點組成的分布式系統,具有管理層和自動化層兩層結構。它以DDC控制器為基本單元,控制器與現場的傳感器和執行器采用電氣連接,信號標準為0-10V或4-20mA,其優點是數據傳輸速度快,不受通信傳輸延時和不確定性的影響。對于信號點分布比較集中、控制策略較復雜的系統,采用這種結構形式實現較為合適。

　　(2)現場總線系統(FCS)結構:該結構是以單個的傳感器和執行器為通信節點,信號點可發散分布,不受距離限制,其測量和控制精度不受距離影響,可實現全數字、雙向、多站的數字通信,同時,在可維修性、互換性和開放性等方面都比DCS系統有較大的提高,典型代表有:LonWorks,BACnet,CANBus和以太網。

　　(3)集散系統和現場總線綜合結構:該結構分為三層,管理層采用某種網絡協議進行通信,這種開放性使得管理信息集成更加容易;自動化層采用基于控制總線樓宇自動化系統數據通信協議的DDC分站控制器,該層具有以DCS為基礎的經驗,各種控制功能、應用軟件比較完善,易于處理DDC分站之間的控制協調;現場層采用基于現場總線的I/O模塊或現場DDC控制器,在該層上控制功能相對簡單,因此既能充分發揮現場總線的優點,又能避免復雜控制算法實現困難等問題。

　　一、Kitozer系統

　　Kitozer系統,該系統是以Insight圖形工作站為核心,與設置在各監控現場的各類型DDC子站組成的大型集散式樓宇自動化控制系統。采用多層網絡結構:管理級網絡(MLN)、樓宇級網絡(BLN)、樓層級網絡(FLN)。其“開放式”網絡結構及軟硬件兼容的特點便于與新技術結合,方便系統擴容與保護用戶初期的投資。

　　主要監控設備包括:

　　(1)中央空調(冷凍機房、新風及空調機、主要的供風和排風機、空調系統分區開/關監控、中央空調計費系統);

　　(2)給/排水設備;

　　(3)公共照明系統分區、分層開/關監控;

　　(4)變配電系統監控—高壓及配電監控—通過電力變送器對整個樓宇供電情況進行監控;

　　(5)自動扶梯和電梯監控;

　　(6)消防系統報警監控;

　　(7)鍋爐機房及熱水供應監控系統;

　　(8)防盜系統。

　　1.Insight圖形工作站系統特點:具有操縱者安全密碼、圖形化系統顯示和操作、報警演示和警報管理、趨勢數據的搜集、設備運轉的時間表式控制、控制點的集中索引、系統數據庫編輯和儲存、6級密碼保護、操作命令記錄報告、面向Mi-crosoftExcel的趨勢數據界面等。

　　2.模塊化樓宇控制器(M BC)和遠程樓字控制器(RBC):MBC和RBC都是一種高性能的模塊化直接數字控制(DDC)管理的現場控制臺。現場控制臺在不依靠較高層處理器的情況下,可以獨立工作或聯網以完成復雜的控制、監視和能源管理功能。MBC和RBC對分散的樓層網絡(FLN)裝置和其他樓宇系統(如制冷機、鍋爐、消防/人身安全設施、保安設施和照明設備)進行中央監視和控制臺在樓宇級網絡上實現通信,區別在于RBC提供撥號功能以實現遠程控制。

　　3.樓層網絡控制器(FLNC):FLNC是Kitozer系統樓宇管理和控制系統不可缺少的一部分。它是一種可編程的樓宇網絡設備,作為協調器,可為多達96個樓層網絡設備服務,其主要功能是在BLN上通訊將樓層網絡設備信息傳送到其他BLN設備。FLNC可收集到設備環境的信息,并可執行帶有操作員命令和要求的控制程序,也可產生控制管理決議。

　　4.單元控制器(UC):UC為單獨的空氣處理設備的溫度控制和能源管理功能提供直接數字控制(DDC)技術。單元控制器可作為獨立的控制器工作,也可與局域網(LAN)連接來擴展Kitozer系統。時間表、設置點和其他工作參數可通過使用可選小鍵盤顯示或單元控制器接口軟件來設定或改變。

　　5.終端設備控制器(TEC):TEC是對變風量(VAV)、定風量(CAV)、雙風道、風機盤管、通風單元等末端裝置提供控制的控制器的統稱。典型的終端設備控制器包括:終端盒控制器(TerminalBox Controller)、定風量控制(ConstartVolumeController)、雙風道控制器(DualDuctController)等。終端設備控制器可獨立或聯網工作以完成復雜的HVAC控制、監視和能量分配。

　　6.數字控制單元(DPU):為了控制和監視高數字點密度的遠程點和區域,數字控制單元(DPU)為現場控制器(MBC、RBC.、SCU和FLNC)提供了額外的數字點容量。作為現場控制器的一個擴展,DPU為遠程數字點提供監視,例如低溫探測器、熱源探測器、流量開關、占月計數計和輔助觸點等。DPU還用在電機控制中心,在多臺電機運轉或停轉時,對它們的情況進行監視,以及對多級電加熱進行步進控制。

　　7.模塊化燈光控制器(MLC):M LC的組成包括:安裝在機箱內的燈光控制模塊(LCM)、電源單元以及諸如繼電器控制模塊(RCM)、數字輸入模塊(DIM)、可編程開關模塊(PSM)等燈光網絡(LLN)設備。燈光網絡在LCM與LLN設備之間的通信采用了LON網絡連接技術。該技術的特點是電源和數據共用一對雙絞線,用戶在電源節點的鏈接上幾乎不受拓撲結構的限制。

　　二、Metasys樓宇自控系統

　　樓宇自控系統軟件功能及數據庫也是存放在網絡中的每一個裝置上,整個系統不存在任何一個“中央”設施,可以完全監察及控制整幢建筑物。Metasys以運行于上位機的動態圖形軟件-M5和中文管理軟件-PMI為人機界面,以NU-NCM 361-8網絡控制器為核心,以DX-9121直接數字控制器為控制單元,以溫度壓力傳感器為信息獲取途徑,以電磁閥和各種開關為執行機構。

　　1.動態圖形軟件M 5:采用全新的動態圖形界面,可伴有音樂和旁白,更生動地描述現場情況,如配置攝像頭,同時可將受控設備的實時圖像通過集成系統傳到操作站,從而更準確直接地指導操作員應采取的動作。例如有報警信號發生時,窗口自動彈出,并在設備的相對應的區域開始變色或閃爍。通過對動態圖形界面進行編程,可以快捷地實現大部分的監控功能。

　　2.網絡控制器NU-NCM 361-8:網絡控制器是江森公司M5樓宇控制系統的核心器件,它不僅負35責工作站與下面DDC直接式數字控制器的通訊,還負責全部系統功能,使得M5系統在沒有工作站投入運行的情況下也能按預定的程序和時間表自動管理樓宇機電設備。網絡控制器內部的程序除固化的操作系統軟件外,其他所有的程序都可以用江森的專用軟件建立,如DDL語言和JC-BASIC編程工具言語。這樣可以使整個Metasys具有最大程度的靈活性,使網絡控制器能夠應付不同的應用場所。

　　3.直接數字控制器DX-9121:是一種理想的應用于冷凍機、鍋爐、空氣調節、照明及相關電氣設備控制的控制器,它可以和傳統的可編程邏輯控制器PLC一樣提供準確的直接的數字式控制。DX-9121在硬件上和軟件上均具有很強的靈活性,通過加裝輸入輸出擴展模塊,DX-9121可以擴展它的輸入輸出點,并且還通過面板上的電光二極管顯示屏查閱每一個輸入輸出點的狀態。DX-9121的網絡通訊采用了LONWORK技術,這是一種無主的點對點通訊技術。它不僅可以獲得本身的輸入輸出點,還可以通過網絡從其他的DX-9121上獲得參數,這樣在實際應用中可以大大擴展了DX-9121的監控范圍。DX-9121獲得了LONMARK認證。

　　4.TE-6300系列溫度傳感器:TE-6300系列傳感器經濟實用,適用于多種溫度測量環境,包括室內、室外、風管、水管及風管平均溫度。傳感器有多種形式:1KΩ鎳薄膜,1KΩ平均值,1KΩ鉑薄膜,1KΩ鉑等效平均值以及2.2KΩ熱敏電阻。所有的傳感器都帶有所需的安裝附件,大大方便訂購和安裝,從而減少調試的時間及費用。

　　三、OptiSYS PCS-300樓宇自控系統系統

　　樓宇自控系統系統采用兩層網絡結構、兩種總線方式,底層采用基于CAN總線的通信方式,上層采用工業以太網傳輸方式。主要模塊有高性能以太網控制器模塊、各類智能I/O模塊、網絡接口卡及相應控制器編程軟件、OPC服務器軟件組成。現場檢測主要是通過各種傳感器和測量儀表(如溫度、濕度、感光、感煙、水位、液位、流量、電流和電壓等)采集現場數據,通過I/O模塊經CAN總線傳送給以太網控制器。執行器則根據控制器發出的控制指令,完成對不同設備的控制(如各種閥門或風門的開閉與調節等)。網絡管理功能由PCS工程師站來完成,包括配置設定的系統參數、選擇監控方式、定義和更換節點等。

　　OPTISYS系統中所有的DDC控制器和中央監控電腦都通過以太網連接,處于平等的地位,和傳統的主從通訊方式不同。每個DDC控制器都能夠獨立工作,不受中央或其他控制器故障的影響,從而大大提高了整個集控管理系統的可靠性,DDC均有CPU處理器進行數據處理,并且系統可對所有的DDC進行巡檢,如有DDC軟件丟失,中央管理站可自動下載程序,保證了系統的運行可靠。DDC控制器的CPU主控模塊和I/O擴展模塊之間采用先進的CANBUS或LONWORKS總線,所有的I/O擴展模塊都有自己的處理芯片,可以實現遠程放置。

　　樓宇自控方案 篇10

　　目       錄

　　一.設計概述

　　1.建筑功能及特點說明

　　2.樓宇自控系統對滿足用戶需求的重要性

　　二.方案設計說明

　　1.系統應能達到的功能

　　1.1 保證樓內環境滿足各種功能分區的要求

　　1.2 提供最佳的能源供應方案

　　1.3 實現物業管理現代化

　　2. 設計依據

　　2.1 前期文件及圖紙

　　2.2 遵循標準

　　3.智能化系統設計的必要性

　　3.1    先進性

　　3.2    成熟性與實用性

　　3.3    靈活性和開放性

　　3.4    集成性和可擴展性

　　3.5    標準化和模塊化

　　3.6    安全性與可靠性

　　3.7    服務性與便利性

　　3.8    經濟合理性

　　4.系統組成及設計說明

　　4.1網絡結構

　　4.2系統功能

　　5.監控對象及控制方法

　　5.1    總體目標

　　5.2    樓宇自控系統監控功能說明

　　1.    冷源監控系統

　　2.    熱源監控系統

　　3.    空調機組監控系統

　　4.    風墻監控系統

　　5.    送排風機監控系統

　　6.    給排水監控系統

　　7.    照明監控系統

　　8.    室外環境監測系統

　　9.    柴油發電機監測系統

　　10.    ATS監測系統

　　三.設備選型

　　1. 系統硬件性能指標

　　2. 系統軟件功能

　　一.設計概述

　　該項目位于濱海服務外包產業園。總建筑面積約為40.000平方米。該項目分為3號樓及4號樓，兩座樓均為地下一層，地上三層，主要功用為機房及辦公樓。

　　該項目分為多種功能區域，不同的區域因使用不同，對環境的要求也不同，這便要求對樓宇設備進行高效的管理和監控，既能滿足不同使用者對環境的要求，又要對所有設備的運轉和能源的損耗情況進行合理分配，以延長設備使用壽命和降低成本。

　　1.建筑功能及特點說明

　　根據設計院所做設計圖紙和甲方的要求，該項目整個建筑群由各個功能不同的分區組成，樓宇自控系統對不同區域的控制管理根據功能的不同而有針對性地實施。

　　2.樓宇自控系統對滿足用戶需求的重要性

　　對于該項目樓宇自控系統來說，樓宇自控系統應具有以下功能：

　　根據不同的功能區域進行環境控制。本工程樓宇自控系統可按照不同的分區,不同用戶對環境的需要，通過對暖通空調設備的控制來實現。

　　根據該項目的實際需求，重點考慮并滿足到用戶需求的如下特點：

　　1、對室內環境舒適度十分強調，要求樓宇設備管理系統對空調通風系統高精度地控制和調節，從而能提供最舒適的溫度、濕度，滿足使用需要;而對于開放式空間，例如大堂等區域，在要求環境舒適度的同時，又要考慮到節能和高效率的發揮樓宇設備管理系統的作用;

　　2、業主對設備的運行成本、管理成本和管理效率十分重視，樓宇設備管理系統自動高效地控制設備損耗，完全能夠降低運行成本和設備管理成本，提高管理效率;

　　3、該項目建筑面積很大，能量的消耗是可觀的數字，對于業主來講，使用樓宇自控系統所帶來的能耗降低的效果是十分明顯的，從而節省的成本也相當可觀;樓宇自控系統特有的焓值計算功能和調節控制功能，使系統能夠根據室外環境狀況和用戶的要求，對樓內設備進行控制，調節冷、熱等能源的消耗量，可以有效減少水、電和冷熱能源的浪費，同時充分滿足人體對室內環境舒適度的要求。

　　4、對于該項目建筑內所使用的各類機電設備，樓宇設備管理系統能夠自動地在設備的運行管理中處理好設備的平均負荷工作，同時減少設備損耗率，延長設備使用壽命;

　　二.方案設計說明

　　樓宇自控系統是將該項目樓宇自控系統中的建筑設備管理與控制子系統(暖通空調系統、給排水系統等等)進行分散控制、集中監視、管理，實現一體化控制、監測和管理，從而提供一個舒適、安全的生活和工作環境，通過優化控制提高管理水平，從而達到節約能源和人工成本，并能方便地實現物業管理自動化。

　　1.系統應能達到的功能

　　1.1 保證樓內環境滿足各種功能分區的要求

　　通過對樓內冷熱源、空調系統的最佳控制，溫、濕度的自動調節，新風量的控制，以及供排水、照明等合理設計從而保證xxx項目中各個區域和功能滿足環境的要求，樓宇自控系統可以根據整個該項目不同地區進行日程安排，自動設定設備控制策略，使設備運行數量與環境控制要求相匹配。

　　1.2 提供最佳的能源供應方案

　　系統采取優化運行方式確保節能，從而降低運行費用。

　　1.3 實現物業管理現代化

　　樓宇自控系統的主要任務之一是管理建筑設備使其管理現代化，包括管理功能、顯示功能、設備操作功能、實時控制功能、統計分析功能及故障診斷功能，并使這些功能自動化，從而實現物業管理現代化，降低人工成本。

　　2. 設計依據

　　為了保證系統既能適應當今最新技術的發展，又具有極高的可靠性，本方案設計遵從以下標準：

　　2.1 前期文件及圖紙

　　2.2 遵循標準

　　?    GB/T50314   《智能建筑設計標準》

　　?    JGJ/T16-92   《民用建筑電氣設計規范》

　　?    GB50306     《建筑電氣安裝工程施工質量驗收規范》

　　?    GB19-87      《采暖通風與空氣調節設計規范》

　　?    GB50155-92   《采暖通風與空氣調節術語標準》

　　?    GB2887-82    《計算機機站場地技術要求》

　　3.智能化系統設計的必要性

　　本工程作為高級智能化建筑群的代表，在設計上遵循用戶至上原則，在符合國家規范的前提下,最大限度地滿足業主的需求。對于該項目樓宇自控系統在樓宇自動化系統的設計方面應該考慮以下原則：

　　3.1    先進性

　　該項目樓宇自控系統是一座現代化智能建筑需要在今后相當長的一段時間內保持其技術領先地位。本次方案設計，我們選用最新最專業樓宇自控系統。

　　3.2    成熟性與實用性

　　樓宇自控系統保證了所有的系統和技術都是已經經過工程檢驗，這樣可以充分發揮每一設備的功能和作用。

　　3.3    靈活性和開放性

　　在滿足業主當前要求的基礎上，面向21世紀，主要系統應具有開放性和兼容性。

　　3.4    集成性和可擴展性

　　在樓宇自控系統設計中應充分考慮本工程整體智能系統所涉及的各個子系統的信息共享，確保智能系統總體結構的先進性，合理性，可擴展性和兼容性，能集成不同廠商不同類型的先進產品，使大廈的整個智能化水平可以隨著技術的發展和進步，不斷得到充實和提高。

　　對樓宇自控各系統的綜合管理提供幫助和判斷依據，迅速作出應變處理。

　　3.5    標準化和模塊化

　　所有系統設計嚴格按照國家和地區有關標準進行系統設計和設備配置，并根據大廈智能系統總體結構要求，將各子系統結構化和標準化，綜合體現當今世界先進技術。

　　3.6    安全性與可靠性

　　作為智能化建筑，必須深刻理解建筑內運作設備和系統安全可靠的重要性。在設備選擇和系統設計中安全性和可靠性始終是放在第一位的。如在系統管理程序中采取嚴格網絡等級操作措施，防止非法訪問和惡意破壞。

　　3.7    服務性與便利性

　　為適應該項目的各種功能需要，所采用的系統應充分體現對大廈管理者和使用者各方面的安全、先進、可靠、舒適、方便、節能和高效等。

　　EBI系統中的實時數據庫和相關數據庫，在管理系統和控制系統一體化中，使用戶能方便地使用有關數據。尤其在管理性能方面。

　　3.8    經濟合理性

　　設備選型和系統設計要確保滿足業主的需求，具有技術上的先進性可行性和實用性，丟掉附在其上的"泡沫"達到功能與經濟相統一的優化設計。

　　4.系統組成及設計說明

　　樓宇自控系統結構圖詳見后附系統結構圖，其系統組成可以由下圖表示。

　　5.1    總體目標

　　樓宇自控系統是將該項目 樓宇自控系統中的建筑設備管理與控制子系統(暖通空調系統等等)進行分散控制、集中監視、管理，實現一體化控制、監測和管理，從而提供一個舒適、安全的生活和工作環境，通過優化控制提高管理水平，從而達到節約能源和人工成本，并能方便地實現物業管理自動化。

　　5.2    樓宇自控系統監控功能說明

　　根據該項目設備特點、考慮到業主管理方便，設備樓宇自控系統，本工程的樓宇自控系統的監控對象是大廈內的監控設備。因此我們就目前看到的前期設計文件圖紙，在此就本工程各類機電設備監控如下內容：

　　?冷源監控系統

　　?熱源監控系統

　　?空調機組監控系統

　　?風墻監控系統

　　?送排風機系統

　　?給排水監控系統

　　?照明監控系統

　　?室外環境監測系統

　　?柴油發電機監測系統

　　?ATS監測系統

　　設備選型

　　1. 系統硬件性能指標

　　1.1系統設計容量說明

　　本系統在設計中充分考慮了今后系統的擴展，在今后需要進行系統擴展時不需要變更系統的結構，也不需要改變已有的傳感器或控制器，也不需要更換或廢棄基本系統的任何部件，同時在系統容量上保證不少于10%的備用輸入和輸出連接口以滿足日后系統擴充的要求。

　　1.2ComfortPointTM控制系統

　　ComfortPointTM控制系統是一套兼容并蓄的先進的開放的樓宇控制系統，在高效與多功能方面，令人耳目一新。作為暖通空調系統的神經中樞，使用ComfortPointTM控制系統可以更好的達到過程控制流暢、操作使用簡便、節省費用開支的效果。

　　1.2.1 集散分布式的DDC控制器CP-IPC

　　描述

　　CP-IPC是一個可自由編程監控系統，專門用于建筑物管理，它采用最新直接數字控制(DDC)技術，模塊化的設計,尤其適合于中型建筑，如工廠、學校、酒店、辦公樓、商場和醫院等。CP-IPC除了在供暖，通風及空調(HVAC)控制方面的應用外，在能源管理上也有廣泛的作用，包括最優化啟/停，夜間凈化，最大負荷需求等。系統配備了調制解調器裝置，并經公共電話網與標準的調制解調器連接，并進行通訊。模塊化設計使系統易于擴展，從而滿足建筑物擴建的需要，數據點的用戶地址和一般的語言描述貯存在控制器內，因此，通過操作介面就可以進行現場的觀察而不需要中央PC機。

　　1.2.2 集散分布式的DDC控制器擴展模塊CP-EXPIO描述

　　可把XL8000-IPC網絡控制器的輸入輸出點數擴展至120點

　　每臺XL8000-IPC網絡控制器最多可以設定出15個XL8000-EXPIO模塊地址，可以連接4臺XL8000-EXPIO模塊

　　功能強大的處理器支持快速掃描輸入輸出的狀態和數據

　　用ComfortPoint Studio工作站編程組態靈活方便

　　特點

　　XL8000-EXPIO內置處理器完成快速掃描輸入輸出的狀態和數據。

　　XL8000-EXPIO提供24個混合式輸入和輸出，適應各種應用要求。

　　一臺XL8000-IPC可以連接4臺XL8000-EXPIO輸入輸出擴展模塊，這些模塊都連接在同一條RS485總線上。

　　用戶可以用ComfortPoint Studio 工作站完成輸入輸出擴展模塊的增加/刪除/修改以及IO的分配設置。

　　使用模塊中的一個16進制開關，完成XL8000-EXPIO的編制工作，地址可以選擇1至15之間的數值。

　　使用ComfortPoint Online工具，可以方便地進行在XL8000-EXPIO中的固件升級工作。

　　兩種安裝方法，導軌式或墻掛式。

　　電氣數據

　　工作電壓

　　● 24Vac ± 20%，50/60Hz,75VA

　　● 提供“電源接通”發光二極管顯示

　　功率消耗：Max.50VA

　　外殼材料：ABS塑料

　　安裝

　　● 導軌式

　　● 掛墻式

　　防護等級：IP20

　　集成式輸入輸出I/O

　　數字輸出DO

　　● 4DO，24Vac，雙向可控硅開關，帶發光二極管顯示

　　數字輸入DI

　　● 6DI 可被組態成為無電壓觸點或15Hz脈沖計數器輸入

　　● 發光二極管點亮顯示觸點閉合狀態

　　模擬輸出AO

　　● 6AO，0-10Vdc

　　模擬輸入AI

　　● A/D轉換分辨率12bit

　　● 8AI通用輸入0-2Vdc,0-10Vdc,PT1000(-50至+150℃)，NTC20K(0至40℃)

　　環境

　　溫度

　　● 工作0...50℃

　　● 存儲-20...+70℃

　　濕度(工作和存儲)

　　● 相對濕度5%...93%，無凝露

　　1.2.3數字輸入輸出控制器CP-DIO

　　基于B-BC BACnet標準

　　采用32位處理器，性能優越

　　內置實時時鐘

　　內置CPU

　　連接至三條MS-TP總線之一或者網絡控制器的RS485總線上，兩種不同的操作模式

　　實現點對點數據共享

　　輸入輸出點：8UI， 8DI

　　1.2.4小型控制器CP-SPC

　　基于B-ASC BACnet 標準

　　采用32位處理器

　　內置實時時鐘、自由編程

　　與網絡控制器的三條MS-TP通道之一連接

　　輸入輸出點：8DO， 4DI， 2AO， 5AI

　　1.3  不間斷電源(UPS)

　　我們為中央工作站配置了在線式不間斷電源，當電力電源中斷時，UPS可以在4ms內提供可至少維持30分鐘操作的緊急供電。當恢復正常供電時，UPS內置自動切換供電回路，并啟動充電。按前期設計文件要求，UPS操作屏面板配置有兩只指示燈，分別表示交流電源完好和UPS處于準備或后備模式。UPS內配置有一組蓄電池，為封閉式鎳鎘型，內部裝有抑制尖峰電流的變阻器，UPS的噪音在50分貝以下。

　　當應急狀態超過UPS最大運行時間時，不會導致其損壞。

　　1.4  工作站功能

　　系統中央工作站可以實現對所有的設備進行監控，同時可以分配不同的操作權限，實現相應的操作功能。通過設置不同級別的密碼，來分配不同的操作、監視等系統功能。同時EBI系統可以記錄系統內所有的登錄操作、設備狀態的修該、系統參數的修該、報警等信息記錄，以備將來需要時查詢。同時提供數據的自動備份、報表等功能，EBI還提供聲音和圖像兩種報警方式來提示操作人員，保證監控人員及時得到報警信息。

　　中央監控EBI工作站包括以下部分：

　　EBI工作站

　　EBI Quick Builder控制點編輯服務程序

　　EBI Display Builder圖形編輯服務程序

　　系統在完成監控操作時只需使用鼠標，無須使用鍵盤。

　　2. 系統軟件功能

　　2.1密碼/權限管理

　　系統操作員進入網絡系統受個人ID號碼和口令控制，操作員輸入正確的ID號和口令后可通過系統中的工作站進入系統，并允許操作員修改自己的口令。

　　操作人員從工作站站退出(sign-off)可通過下拉式菜單手動進行，如果在一個設定的時間段內沒有使用鼠標或鍵盤，這一操作自動完成。自動退出時間長短可自行設定。所有進入(sign-on)/退出(sign-off)活動都可以自動在操作員工作站的磁盤中存檔，以備日后顯示或打印。

　　系統支持六個級別的操作權限。詳細說明如下：

　　級別1：退出登錄模式 -只能看到啟動畫面

　　級別2：觀察級-支持級別1所有功能的同時，并且提供觀察所有畫面的功能，此級別適合新的操作員。

　　級別3：支持級別2所有功能。此外，允許操作員對點進行操作，如：啟動/停止，有效/無效等，還可以確認報警。

　　級別4：支持級別3所有功能。此外，允許操作員訪問主時間程序，分配系統外圍設備，改變點的工程參數，建立報表和使用大多數系統標準配置畫面。此級別適合系統建立的工程師。

　　級別5：支持級別4所有功能。此外，可擁有工程師的權限，如：建立和鏈接畫面，分配鍵盤功能等。此功能適合工程主管。

　　級別6：這是最高級別的權限，支持系統中所有功能，此功能適合運營主管經理。

　　操作員可以暗示在被強迫的情況下登錄，系統認出這個信號后，會發出一個控制信號警告適當的人員。

　　2. 2控制點摘要

　　EBI界面中顯示所有點(物理點和需要顯示的軟件點)為動態數據，并提供有適當的文本描述符，且可提供通過用鼠標點擊各顯示點，即可打開被點擊點的屬性對話框功能，快速獲取點全部的信息內容。還可以利用此方式進行點數據及模式的快速修改，如：修改設定值、報警模式及手自動運行方式等。所有點在初始狀態時都可以被系統自動定義為自動運行更新狀態，只有將其改為手動運行更新控制后才可按操作員指令運行，如啟停命令、模擬輸出值等。每一個操作指令的修改都可以被記錄并可打印，并且可以受操作等級的控制。

　　EBI系統提供各式各樣的趨勢評估，即時準確地分析歷史資料及由歷史資料推演的數據，作出趨勢評估。

　　歷史資料的分析形式包括：

　　· 單點圖(直方圖)

　　· 雙點圖(直方圖)

　　· 三點圖(直方圖)

　　· 多點圖(線圖)

　　· X-Y標圖(以點顯示)

　　· 數值表(以表格形式顯示)

　　2.3控制點報警

　　樓宇自控系統在同時接到多個報警信息時將報警信息存儲于緩沖區中。處理的原則是先報者先處理，后報者后處理，遵守報警優先次序(如：緊急的或是非緊急的)。未被確認的報警信息應注留在存儲器中，并不段向中央發出信息，直至被確認為止。

　　2.4系統包括的各類算法

　　EBI系統有非常先進的各類算法，可即時處理數據資料，建立起實時數據庫。算法可定期或由事件觸發而進行運行。

　　2.5報表功能

　　在中央工作站上可以實現完善的報表功能。樓宇自控系統預設了各種標準表格，客戶可按需要隨時將有關資料打印在空白表格上。

　　2.6友好的人機界面

　　EBI基于Windows　NT操作系統，提供用戶友好、靈活的圖形化人機交互界面，操作人員可以監視xxx項目    樓宇自控系統的冷凍站、通風與空調系統、給排水系統、空調水系統的運行狀態及對相應設備的控制，并且在各畫面之間方便地切換調用。用最少的操作步驟來實現對不同系統、不同樓層平面圖的調用。

　　2.7控制器在線狀態檢查

　　EBI系統可以對各控制器的狀態進行一目了然的檢查，可從工作站獲取和修改各DDC控制器運行參數，以使操作更方便。

　　2.8 DDC控制器運行程序的備份

　　提供可從工作站下載(備份)DDC控制器運行程序和當DDC控制器出現故障時，可從工作站上載以備份好的運行程序的功能，使系統恢復更方便、更快速，提高系統故障的恢復能力，縮短恢復時間。

　　2.9多窗口操作

　　系統可以對顯示窗口進行分割或重新確定大小，實現多界面瀏覽、操作及文件處理等工作。

　　2.10在線幫助

　　幫助操作員學習和理解，提供在線的幫助功能，每個菜單項目和對話框都應有幫助。該幫助功能應是一種超文本文件，能夠通過鏈接對所選擇的關鍵詞做進一步的解釋。

　　2.11在線的圖形界面編輯

　　操作員可根據實際需求進行在線的圖形界面編輯修改工作，無需離線或是其它更多的操作，此操作受操作等級控制。

　　2.12動畫描述

　　為使顯示界面中點的運行數據更清楚、更直觀，使界面更形象生動，EBI系統不僅可以以文本的方式顯示，還可以提供一種以色彩變化或是動畫的顯示方式，如：設備的故障報警提示為閃耀的紅色;風機風扇的轉動等，并保證其動作的真實性。

　　以上就是為大家整理的樓宇自控最全方案匯總(精選10篇)全部內容，希望對大家有所幫助!更多樓宇自控資訊，關注裕乾官網!

掃碼加微信咨詢產品、免費報價

裕乾(4006569698，www.1funjoy.com)是一家智慧化系統集成軟硬件研發、銷售、服務為主的高新技術企業。經過多年發展，公司已成為智慧建筑、智慧工業、智慧環保、智慧電力、智慧水利、智慧農業等領域，具有自主研發能力、自主知識產權與自主品牌一體化的先進解決方案供應商、系統集成綜合服務商。
