要真正了解無人值守配電室的運行模式，我們必須正確理解“無人值守”。“無人值守”與員工管理真正分離，但借助技術設備，無人值守配電站房智能輔助監控系統通過人機合理協調，確保配電室的正常運行。

　　通過無人值守配電站房智能輔助監控系統，可實時獲取配電室各點的溫濕度數據，統一總結分析，判斷變化趨勢，當溫濕度超過標準范圍時，自動啟用短信、電話、電子郵件、語音、聲光等快速有效的報警方式，通知相關負責人處理問題。

　　無人值守配電站房智能輔助監控系統作為一種重要的操作和維護手段，可以實現配電室的少人或無人值守，使用戶的維護模式從“被動維護模式”轉變為“主動預防模式”。

　　一、無人值守配電站房智能輔助監控系統概述

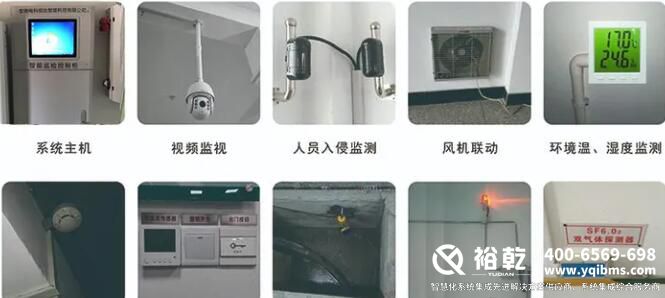

　　無人值守配電站房智能輔助監控系統方案是集軌道檢查機器人、照明、消防、安全、門禁、視頻、溫濕度、紅外、水位、SF6/O2于一體的SF6/O2、集水浸、煙霧、空調等設備監控于一體的配電室智能監控系統。

　　無人值守配電站房智能輔助監控系統系統以人工智能智能識別和智能檢查為目標，完成軌道機器人智能檢查、紅外熱成像分析、人工智能儀表識別、變壓器超溫監控、開關柜局監控、開關柜觸點溫度測量、電池監控、低壓饋線監控、視頻監控、環境監控、設備控制、安全消防監控等數據采集，實現配電站運行狀態、運行環境和安全環境的綜合監控，實現配電站運行檢查的整體智能化和管理云，達到“無值班、少值班”的目的。

　　二、無人值守配電站房智能輔助監控系統詳細功能

　　1、智能機器人巡檢

　　無人值守配電站房智能輔助監控系統主控室配備軌道機器人。通過前后上下移動，高清攝像頭360度旋轉，實現開關柜面板各種表計、開關、指示燈狀態等關鍵設備的實時預覽和檢查。

　　2、自動控制配電室通風

　　無人值守配電站房智能輔助監控系統手機遠程操作空調，控制排風機;

　　配電室環境異常，通過手機遠程調節空調工作狀態;

　　聯動通風：有害氣體超標報警時，自動啟動排氣扇通風。

　　定期通風：系統可設置風機每天定期啟停時間，確保配電室每天至少通風一次。

　　3、自動調節空調溫濕度

　　根據配電室的實際溫濕度，智能調節空調的運行狀態，使配電室始終保持恒溫恒濕;

　　無人值守配電站房智能輔助監控系統避免空調長期運行，延長空調使用壽命，降低運行成本;

　　4、手機遠程開門

　　當管理員不在配電室時，其他人員必須進入配電室時，無人值守配電站房智能輔助監控系統管理員可以用手機遠程開門。同時，您可以通過手機實時視頻查看配電室;

　　開門時自動聯動相機捕捉(獨立配置聯動規則)，管理員立即知道何時、何地、何人進出配電室;

　　自動存儲開門信息，便于管理和查詢;

　　5、視頻監控

　　手機視頻巡視;報警時查看手機視頻;遠程控制攝像頭;

　　無人值守配電站房智能輔助監控系統可監測站內各設備的運行情況，實現遠程監控，配合環境檢測實現攝像頭的自動預置位控制。

　　通過在制高點布置全景拼接攝像頭，無人值守配電站房智能輔助監控系統可實現360度/180度監控，與球機相關，實現自動/手動聯動。

　　6、漏水監測

　　無人值守配電站房智能輔助監控系統在配電室的關鍵部位和空調加濕管、除濕管、本體等部位的活動地板下，設置漏水傳感器。配電室一旦漏水，就會產生漏水報警。

　　7、SF6氣體泄漏監測報警報警

　　SF6氣體泄漏檢測傳感器布置在室外電纜溝、35kV箱式配電裝置、10kV箱式配電裝置、二次設備室等區域，預留接口可上傳SF6氣體泄漏預警信息。

　　當SF6氣體濃度超過1000ppm時(上下限值可自定義)，無人值守配電站房智能輔助監控系統顯示濃度超標信息，并進行報警。

　　當氧濃度低于18%時(上下限值可自定義)顯示濃度下限超標信息，無人值守配電站房智能輔助監控系統并進行報警。

　　8、火警預報

　　溫度傳感器和煙霧傳感器布置在室外電纜溝、35kV箱式配電裝置、10kV箱式配電裝置、二次設備室等區域，預留接口可上傳火災預報信息。

　　一旦消防主機報警，無人值守配電站房智能輔助監控系統將啟動并自動切換到相機，并自動將具有預設功能的相機轉移到相應的預設點。同時，現場照明等設備可以聯動協同工作，同時發出報警聲啟動數字視頻，用戶可以提前設置視頻時間。

　　當火災等重要信號發生報警動作時，無人值守配電站房智能輔助監控系統自動啟動聲光報警器發出報警。

　　9、開關柜超溫預警

　　無人值守配電站房智能輔助監控系統在10kV高壓開關柜內，隔離開關接頭、母線接頭、電纜接頭等需要溫度監測的地方，布置無線溫度傳感器，防止接頭加熱造成事故，確保高壓設備安全運行。

　　通過安裝無線無源電纜溫度傳感器等前端設備，對開關柜靜觸頭、母線接頭、電纜接頭、易過熱點等進行在線監控。一旦發現溫度過高，無人值守配電站房智能輔助監控系統應及時發出警告。

　　10、安全無死角，配電室狀態手機一目了然

　　聯動配電室紅外、門磁、窗磁、門鎖等無人值守配電站房智能輔助監控系統自動檢測到非法進入者;

　　無人值守配電站房智能輔助監控系統自動抓拍現場報警，通過手機遠程視頻查看配電室現場;

　　誤報警遠程處理，遠程關閉誤報設備，無需人員到場處理;

　　一旦發生紅外報警，無人值守配電站房智能輔助監控系統將啟動并自動切換到相機，并自動將具有預置功能的相機轉移到相應的預置點。

　　11、智能照明控制

　　對每個房間的燈具進行遠程管理，無人值守配電站房智能輔助監控系統以提高節能效率。同時，通過視頻監控，消除因光線不足而導致房間視頻畫面不清晰的情況。

　　根據設定條件，自動打開探測器、攝像頭等站端設備產生的報警信號。

　　12、變壓器超溫預警

　　變壓器繞組溫度監測和風機運行狀態檢測;

　　變壓器三相繞組溫度檢測、風機運行狀態、振動檢測。無人值守配電站房智能輔助監控系統支持設置上下限報警值，實現語音播放、短信發送等聯動提醒方式。

　　14、漏電檢測

　　配電站室設備長期使用容易出現老化漏電問題，肉眼難以察覺，也是一個潛在的問題。為避免不必要的損失，無人值守配電站房智能輔助監控系統可通過人工智能配電終端配備局部傳感器，檢查老化設備，及時預警。

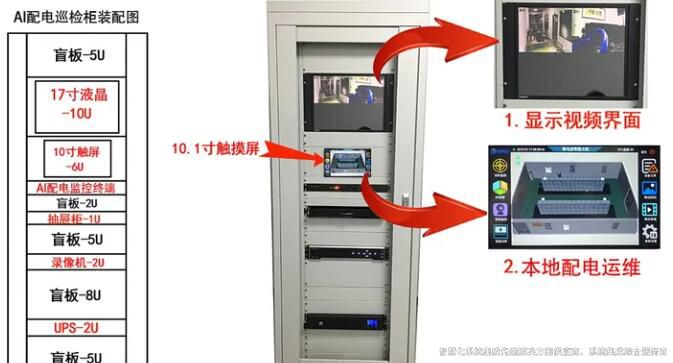

　　核心設備：智能配電室綜合監控裝置

　　HT500智能配電室綜合監控裝置(智能配電室綜合監控屏柜)主要包括環境數據采集單元、視頻處理模塊、綜合智能管理模塊和電源管理輔助模塊。業務數據集中發送，各功能模塊獨立運行，與各業務系統獨立連接，滿足電力監控系統的安全保護要求。

　　三、智能聯動策略配電房綜合監控裝置

　　無人值守配電站房智能輔助監控系統中的配電室監控終端單元與執行設備之間的智能聯動策略應包括但不限于下列功能(功能可編輯)：

　　1、紅外線防護/撤防、照明、風機聯動門禁

　　1)電子鑰匙合法權限開門自動撤防;機械鑰匙開門或其它非法開門不撤防。

　　2)開門(任意一扇門)立即自動打開照明;關門后立即自動關閉照明(所有門都關閉)。無人值守配電站房智能輔助監控系統開門(任意一扇門)自動打開風扇，運行5分鐘后自動關閉風扇(數值可配置)。

　　3)防止紅外線正常工作，觸發紅外線報警時，會產生紅外線入侵報警時間;防止紅外線失效，觸發紅外線報警時，不會產生入侵報警時間。

　　2、溫度和濕度與電力環境控制機聯動

　　1)濕度超過85%(數值可配置)，電力環境調節機干燥功能自動開啟;濕度低于70%(數值可配置)，電力環境調節機干燥功能自動關閉。

　　2)溫度高于35℃(數值可配置)，電力環境調節機制冷功能自動開啟;溫度低于30℃(數值可配置)，電力環境調節機制冷功能自動關閉。

　　3、無人值守配電站房智能輔助監控系統：錄像與門禁、紅外、水浸、煙感聯動

　　1)檢測到開門狀態(無論哪扇門)時，攝像頭旋轉到門禁位置進行攝像。無人值守配電站房智能輔助監控系統如有異常，如非法入侵、非法操作等，啟動緊急記錄，向運維人員發送信息，持續記錄，直至恢復正常。如果檢測到關閉狀態，攝像頭會旋轉到默認位置。

　　紅外線報警攝像機旋轉到紅外線探測器位置開始攝像，1分鐘后(數值可配置)旋轉到默認位置。

　　無人值守配電站房智能輔助監控系統檢測到水浸狀態時，攝像機與水浸探測器位置聯動開始攝像，1分鐘后(數值可配置)旋轉至默認位置。

　　4)無人值守配電站房智能輔助監控系統煙霧報警攝像機旋轉至煙霧探測器位置開始攝像，1分鐘后(數值可配置)旋轉至默認位置。

　　4、無人值守配電站房智能輔助監控系統：煙與消防設備，視頻，主站報警聯動

　　當煙霧探測器檢測到煙霧時，啟動風扇，相機拍攝，監控主站和現場同時報警，監控主站通過遠程數據中心快速通知相關人員進行處理。

　　5、無人值守配電站房智能輔助監控系統：風扇定期啟動，并與SF6同時啟動

　　1)風扇每48小時自動啟動一次(風扇啟動時間上午9:00.時間可以配置)，無人值守配電站房智能輔助監控系統運行5分鐘后自動關閉風扇(數值可以配置，全循環所需時間可以配電室內空氣)。

　　2)當SF6、當臭氧濃度高于正常指標時，會發生報警，無人值守配電站房智能輔助監控系統并自動打開風扇等設備，排出氣體。

　　當氧氣低壓正常指標出現時，會發生報警，并自動打開風扇等設備，通風配電室。

　　打開門(只需打開一扇門)自動打開風扇，運行5分鐘(數值可配置)后自動關閉風扇。

　　四、無人值守配電站房智能輔助監控系統應用價值

　　1、無人值守配電站房智能輔助監控系統主動監控配電室，提高管理效率是關鍵

　　據了解，無人值守配電站房智能輔助監控系統在智能化、可視化、自動化、互動化方面有很多優勢:可以實現配變遠程智能運維管理，實現環境參數的實時監控;可以主動記錄和預警環境和設備狀態，突發報警，實時監控設備和人員的安全工作狀態，實時監控變壓器和中低壓柜的溫度、局部放置等狀態，信息可以上傳到云平臺，實現報警。

　　2、無人值守配電站房智能輔助監控系統-實現真正意義上的配電室“無人值守”

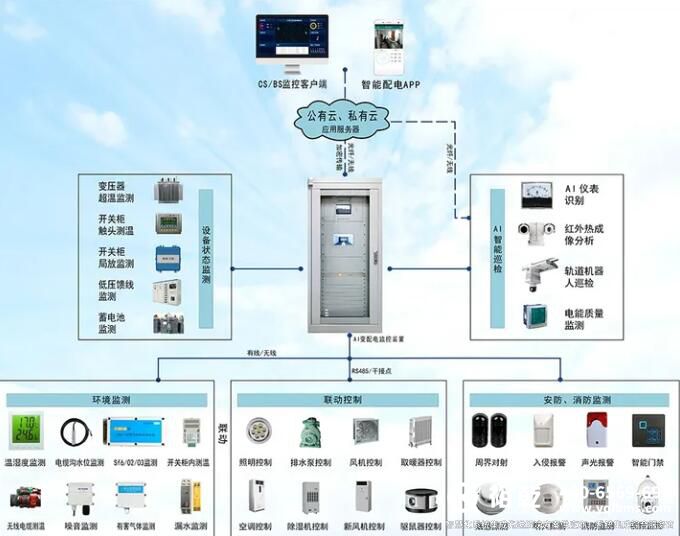

　　無人值守配電站房智能輔助監控系統主要由數據采集層、數據傳輸層、數據應用層三部分組成。結合互聯網、物聯網、云平臺、大數據、智能電網等日益發展的先進技術，通過建立配電室綜合監控平臺，通過通信管理機將配電室的電力信息、環境信息、安全門禁信息、視頻監控信息等數據傳輸到中央監控室，中央監控室遠程集中監控系統內的配電室。

　　3、無人值守配電站房智能輔助監控系統降低運營成本：

　　無人值守配電站房智能輔助監控系統實現站房智能監控，提高管理效率，減少人工檢查工作量，降低配電網企業人工成本。在此過程中，可以提前預測潛在風險，提前介入，降低事故處理成本。

　　4、避免重復投資：

　　無人值守配電站房智能輔助監控系統具有開放性、可擴展性、兼容性和靈活性等特點，可以適應產品升級，避免重復投資。更多樓宇自控資訊，關注裕乾官網！
